蓄热式燃烧手艺处理化工行业VOCs 的清静性问题
泉源：加拿大pc28预测环保 宣布时间：2023-08-03
随着对情形保唬�；；；さ娜找嬷厥� ，，，，酸雨和雾霾污染已经逐渐镌汰 ，，，，可是臭氧污染仍日益加重 ，，，，成为影响情形空气质量的主要污染源 ，，，，近年来我国因臭氧污染导致的生齿殒命数目平均增添10.7%。。臭氧污染的主要前体物是VOCs ，，，，在紫外线的作用下 ，，，，VOCs 和氮氧化物会爆发一系列重大的光化学反映 ，，，，天生臭氧和雾霾二次颗粒。。虽然情形空气中氮氧化物的浓度有一定水平的降低 ，，，，可是VOCs 的减排进入了瓶颈期 ，，，，爆发臭氧的反映中 ，，，，VOCs 和氮氧化物非线性关系 ，，，，仅通过氮氧化物的减排甚至会导致臭氧浓度的上升。。为了降低臭氧污染 ，，，，VOCs减排是重中之重。。唬�；；；ば幸凳俏夜ひ迪低车闹е幸� ，，，，也是VOCs 排放的主要行业。。
凭证中国情形妄想院的研究效果 ，，，，我国VOCs 年排放量抵达3100 吨 ，，，，我国涉及VOCs 排放的行业凌驾120 个 ，，，，其中年排放量凌驾1 万吨的行业凌驾50 个。。唬�；；；ば幸礦OCs典范特征包括：废气浓度高、波动性大、净化效率要求高。。
蓄热式燃烧手艺（RTO）主要原理是：挥发性有机废气经由预热室升温后 ，，，，进入燃烧室高温焚烧（升温到800℃） ，，，，在富氧的条件下举行彻底的氧化剖析 ，，，，有机物氧化成水和二氧化碳 ，，，，在经由另外一个蓄热室的蓄热体存储热量 ，，，，存储的热量可以用于下一轮预热新进入的有机废气 ，，，，经由周期性地改变气流偏向从而坚持炉膛温度的稳固。。RTO 工艺流程图见图1。。
由于蓄热式燃烧是一种彻底的氧化剖析手艺 ，，，，净化效率高 ，，，，现在普遍应用于化工行业的VOCs 净化。。但由于化工行业VOCs 废气浓度高 ，，，，且波动性大 ，，，，保存燃爆的可能性。。2015 年3 月江苏某化工企业RTO 净化辖档同续两次爆发爆炸 ，，，，经济损失达数百万元；；；；；2020 年8 月19 日 ，，，，浙江某化工企业RTO 净化妆置废气管道爆裂 ，，，，导致生产中止；；；；；2019 年6 月15 日 ，，，，安徽某化工企业RTO 净化系统短时间两次爆发爆炸 ，，，，净化系统损毁严重。。
化工行业的VOCs 废气浓度一般较量高 ，，，，在非正常工况下有可能会凌驾爆炸限；；；；；虽然VOCs 污染物浓度较量高 ，，，，可是废气中的氧含量完全可以知足燃烧爆炸的要求；；；；；在不对理设计或者装置非正常运行 ，，，，而预防步伐不到位时 ，，，，RTO 装置自己的明火、高热物以及电火花和静电等均可能成为焚烧源。。唬�；；；ば幸到幽尚钊仁饺忌帐忠沾鞻OCs 废气时 ，，，，需要重点关注清静问题。。
1. 化工行业RTO 处理手艺历程中爆炸要素剖析凭证爆炸三要素：可燃物、助燃物和焚烧源举行睁开剖析。。
1.1 可燃物
（1）化工行业废气浓度高、波动性大 ，，，，在某些工况条件下 ，，，，好比真空泵其中开启时 ，，，，可能保存VOCs 废气浓度凌驾爆炸下限的情形泛起。。
（2）部学生产装备好比蒸馏釜处于故障状态 ，，，，VOCs 物料被加热导致极高浓度的饱和有机物蒸汽进入RTO 净化妆置 ，，，，导致混淆废气浓度凌驾爆炸下限的情形。。
（3）部分高沸点VOCs 废气在网络处理系统低温处冷凝 ，，，，RTO 处理系统启动时 ，，，，冷凝的液态有机物直接进入RTO ，，，，或者在后期温度升高时 ，，，，冷凝的液态有机物挥发至气相 ，，，，进入RTO ，，，，导致RTO 内部混淆废气浓度凌驾爆炸下限的情形。。
（4）易聚合物质 ，，，，如苯乙烯等 ，，，，容易爆发聚合沉积在RTO 下室体温度相对较低的蓄热体处 ，，，，聚合物随着温度的转变 ，，，，可能爆发二次挥发 ，，，，导致RTO 内部局部浓度过高凌驾爆炸下限的情形。。
1.2 助燃物
（1）化工行业有机液体存储与装卸废气以及收支料和反映历程的放空废气 ，，，，为降低物料的损失 ，，，，一般接纳大管套小管的废气捕集方式 ，，，，该部分废气网络时 ，，，，会引入一定量的空气。。
（2）反映釜的投料口、放料口和取样口以及灌装工位 ，，，，一般接纳集气罩的废气网络方式 ，，，，网络废气中除了少量的VOCs 外 ，，，，基本以空气为主。。
（3）固液疏散装备和干燥装备 ，，，，一般通过密闭的装备或者增设密闭隔间网络废气 ，，，，废气中会引入大宗室内空气。。
（4）废水集输和处理系统以及固废贮存场合 ，，，，一般通过周全换风的方式网络废气 ，，，，网络废气中除了少量的VOCs 外 ，，，，基本以空气为主。。
1.3 焚烧源
（1）RTO 燃烧室内明火：当进入RTO 内的VOCs 燃烧释放的潜热缺乏以维持RTO 正常运行所需要的温度时 ，，，，需要特殊增补自然气并焚烧升温。。RTO 炉内一直维持着高温明火状态 ，，，，是事故爆发时*要思量的焚烧源。。
（2）电火花：一般RTO 的辅助加热系统接纳电火花焚烧器 ，，，，在RTO 炉初始升温时 ，，，，若是炉内有机物凌驾爆炸限 ，，，，该电火花也可能成为焚烧源。。
（3）高热物：RTO 升温后 ，，，，氧化炉内的蓄热陶瓷以及从氧化炉中取热的废气均为高热物 ，，，，如因系统故障 ，，，，高热物回火逆流遇到可燃物 ，，，，或者高于可爆炸因素的起燃点时 ，，，，高热物也会成为焚烧源。。
2. 清静防控剖析
RTO 处理系统爆炸的爆发 ，，，，需要知足三要素 ，，，，即可燃物、助燃物和焚烧源 ，，，，以是清静防控步伐主要针对以上三要素的防控。。
2.1 严控可燃物浓度
思量到RTO 自己具有明火 ，，，，若是入口浓度凌驾爆炸下限 ，，，，任何防控步伐都无济于事 ，，，，应严酷控制RTO入口有机物的浓度 ，，，，使其控制在对应气体爆炸下限的25% 以内。。防控步伐主要有：RTO 进气管道上设置气体浓度检测 ，，，，一级报警点为10%LEL ，，，，二级报警点为20% ，，，，抵达二级报警点时 ，，，，切断废气进气 ，，，，翻开新风补气阀 ，，，，对RTO 举行停唬�；；；担唬�；；；关于高浓度废气 ，，，，RTO 入口加稀释风阀；；；；；废气入口加缓冲罐 ，，，，缓冲罐的体积要设计适当；；；；；浓度监测仪、稀释风阀、RTO 风机等仪器装备之间的连锁控制 ，，，，对突发问题*时间做出准确的行动。。
2.2 清静风险评估
RTO 处理系统的清静设施应与主体工程同时设计、同时施工、同时投入使用 ，，，，化工行业废气因素重大 ，，，，应举行清静风险评估论证 ，，，，接纳HAZOP 等软件剖析并接纳响应的清静步伐。。
2.3 强化预处理步伐
化工行业废气排放浓度波动性大 ，，，，一般会含有酸雾和颗粒物 ，，，，在进入RTO 燃烧时 ，，，，需要举行混匀和去除酸雾和颗粒物。。建议企业接纳PP 碱洗塔对有机废气举行预处理 ，，，，由于PP 填料塔强度不高 ，，，，在爆发事故时极易泄爆 ，，，，*大限度地包管系统清静。。
2.4 增设须要的防火、防爆和泄爆等步伐
废气网络总管中装置防火阀 ，，，，防火阀应切合GB15930 的相关划定；；；；；在RTO 入口加装阻火器 ，，，，阻火器应切合GB/T13347的相关划定；；；；；在RTO 燃烧室、缓冲罐、管道拐弯处加泄爆片 ，，，，防爆泄压设计应切合GB 50160 的相关划定；；；；；在RTO 装备周围设置一些消防设施；；；；；风机、电机和置于现场的电气仪表等装备的防爆品级应不低于现场级别。。
2.5 优化网络系统
废气的网络以及风机选用需举行规范化设计 ，，，，废气网络管线需统筹妄想 ，，，，形成支管－主管－处理装置－总排口的网络处理系统 ，，，，确保废气网络效果 ，，，，网络管网应思量须要的防火和泄爆。。接纳金属材质的网络管网时 ，，，，应思量静电跨接、系统接地等步伐 ，，，，实时导出静电 ，，，，阻止积累 ，，，，接地电阻应小于4Q ，，，，防雷设计应切合GB 50057、SH/T3038 的相关划定；；；；；阻止管道中保存直角和尖角 ，，，，镌汰因摩擦而导致的静电。。
2.6 优化处理系统
RTO 炉设计时对废气举行气流场和热流场模拟 ，，，，其中气流场模拟确保RTO 炉内无死角 ，，，，废气能够匀称流流通过 ，，，，阻止局部湍流或浓度过高；；；；；热流场模拟确定陶瓷装填量 ，，，，选择相宜热接纳效率 ，，，，阻止RTO 炉蓄热室冷端温度过高 ，，，，镌汰清静隐患。。
2.7 优化运维步伐
处理系统合理有用的运维是包管正常稳固运行的须要条件 ，，，，应按期对处理系统举行点检维修和排查隐患 ，，，，好比及时倾轧网络管网中的积液 ，，，，阻止积液中的VOCs 再次挥发至气相 ，，，，导致气相中浓度过高；；；；；确保预处理设施的运行效率 ，，，，阻止RTO炉中填料梗塞 ，，，，引发断流造成清静隐患。。
2.8 设置种种清静预警步伐
燃料供应系统应设置崎岖压保唬�；；；ず妥呗┍ň爸茫唬�；；；压缩空气系统应设置低压保唬�；；；ず捅ň爸茫唬�；；；设置UPS 备用电源和压缩空气储气罐；；；；；设置应急排空管道 ，，，，严禁与高温排空管道共用烟囱排放；；；；；处理系统应设置清静仪表系统 ，，，，对风机、阀门、燃烧器、炉膛和废气管道等装备设施的要害参数举行实时监控和联锁；；；；；要害装备清静仪表系统应不低于SIL2 标准设计。。
2.9 渐进化科学调试
RTO 炉调试时理应先举行空载调试 ，，，，待空载调试稳固后再逐步接入低浓度有机废气 ，，，，如企业污水池加盖网络后废气、车间换风废气等 ，，，，*终再逐步接入高浓度废气。。同时对拟接入高浓度废气的排放流量、排放浓度举行检测 ，，，，重点关注峰时浓度 ，，，，峰值浓度不得超高混淆废气爆炸下限的25%。。
3. 现实案例剖析

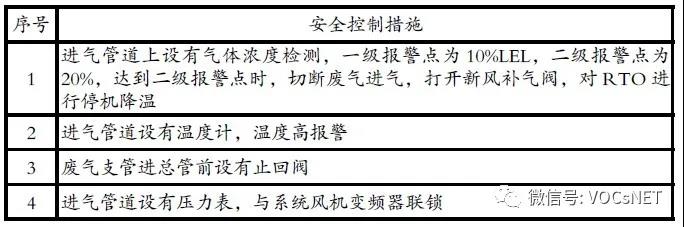

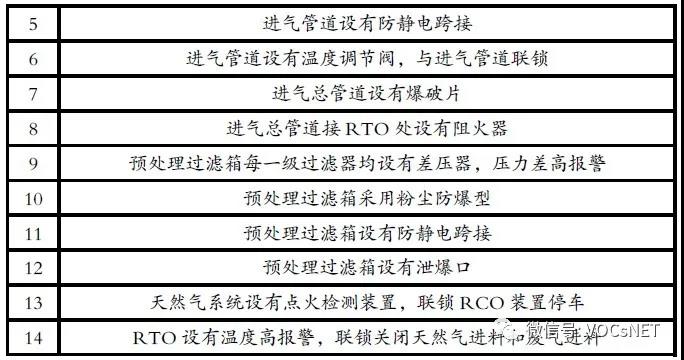

某化工行业废气风量为30000 m3/h ，，，，废气中含有盐酸、颗粒物和VOCs ，，，，接纳碱洗+ 干式过滤+RTO 处理企业混淆废气 ，，，，RTO 为三室RTO ，，，，VOCs 进气浓度为1250mg/m3 ，，，，综合净化效率可以抵达99%。。现在已连续稳固运行5 年 ，，，，该处理系统的清静控制步伐详见下表。。
凭证中国情形妄想院的研究效果 ，，，，我国VOCs 年排放量抵达3100 吨 ，，，，我国涉及VOCs 排放的行业凌驾120 个 ，，，，其中年排放量凌驾1 万吨的行业凌驾50 个。。唬�；；；ば幸礦OCs典范特征包括：废气浓度高、波动性大、净化效率要求高。。
蓄热式燃烧手艺（RTO）主要原理是：挥发性有机废气经由预热室升温后 ，，，，进入燃烧室高温焚烧（升温到800℃） ，，，，在富氧的条件下举行彻底的氧化剖析 ，，，，有机物氧化成水和二氧化碳 ，，，，在经由另外一个蓄热室的蓄热体存储热量 ，，，，存储的热量可以用于下一轮预热新进入的有机废气 ，，，，经由周期性地改变气流偏向从而坚持炉膛温度的稳固。。RTO 工艺流程图见图1。。

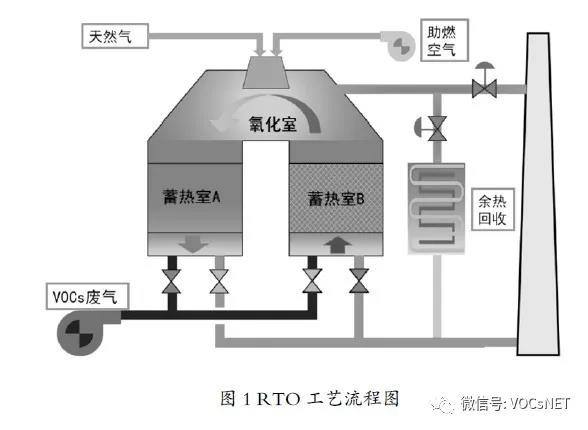

图1 RTO 工艺流程图
由于蓄热式燃烧是一种彻底的氧化剖析手艺 ，，，，净化效率高 ，，，，现在普遍应用于化工行业的VOCs 净化。。但由于化工行业VOCs 废气浓度高 ，，，，且波动性大 ，，，，保存燃爆的可能性。。2015 年3 月江苏某化工企业RTO 净化辖档同续两次爆发爆炸 ，，，，经济损失达数百万元；；；；；2020 年8 月19 日 ，，，，浙江某化工企业RTO 净化妆置废气管道爆裂 ，，，，导致生产中止；；；；；2019 年6 月15 日 ，，，，安徽某化工企业RTO 净化系统短时间两次爆发爆炸 ，，，，净化系统损毁严重。。
化工行业的VOCs 废气浓度一般较量高 ，，，，在非正常工况下有可能会凌驾爆炸限；；；；；虽然VOCs 污染物浓度较量高 ，，，，可是废气中的氧含量完全可以知足燃烧爆炸的要求；；；；；在不对理设计或者装置非正常运行 ，，，，而预防步伐不到位时 ，，，，RTO 装置自己的明火、高热物以及电火花和静电等均可能成为焚烧源。。唬�；；；ば幸到幽尚钊仁饺忌帐忠沾鞻OCs 废气时 ，，，，需要重点关注清静问题。。
1. 化工行业RTO 处理手艺历程中爆炸要素剖析凭证爆炸三要素：可燃物、助燃物和焚烧源举行睁开剖析。。
1.1 可燃物
（1）化工行业废气浓度高、波动性大 ，，，，在某些工况条件下 ，，，，好比真空泵其中开启时 ，，，，可能保存VOCs 废气浓度凌驾爆炸下限的情形泛起。。
（2）部学生产装备好比蒸馏釜处于故障状态 ，，，，VOCs 物料被加热导致极高浓度的饱和有机物蒸汽进入RTO 净化妆置 ，，，，导致混淆废气浓度凌驾爆炸下限的情形。。
（3）部分高沸点VOCs 废气在网络处理系统低温处冷凝 ，，，，RTO 处理系统启动时 ，，，，冷凝的液态有机物直接进入RTO ，，，，或者在后期温度升高时 ，，，，冷凝的液态有机物挥发至气相 ，，，，进入RTO ，，，，导致RTO 内部混淆废气浓度凌驾爆炸下限的情形。。
（4）易聚合物质 ，，，，如苯乙烯等 ，，，，容易爆发聚合沉积在RTO 下室体温度相对较低的蓄热体处 ，，，，聚合物随着温度的转变 ，，，，可能爆发二次挥发 ，，，，导致RTO 内部局部浓度过高凌驾爆炸下限的情形。。
1.2 助燃物
（1）化工行业有机液体存储与装卸废气以及收支料和反映历程的放空废气 ，，，，为降低物料的损失 ，，，，一般接纳大管套小管的废气捕集方式 ，，，，该部分废气网络时 ，，，，会引入一定量的空气。。
（2）反映釜的投料口、放料口和取样口以及灌装工位 ，，，，一般接纳集气罩的废气网络方式 ，，，，网络废气中除了少量的VOCs 外 ，，，，基本以空气为主。。
（3）固液疏散装备和干燥装备 ，，，，一般通过密闭的装备或者增设密闭隔间网络废气 ，，，，废气中会引入大宗室内空气。。
（4）废水集输和处理系统以及固废贮存场合 ，，，，一般通过周全换风的方式网络废气 ，，，，网络废气中除了少量的VOCs 外 ，，，，基本以空气为主。。
1.3 焚烧源
（1）RTO 燃烧室内明火：当进入RTO 内的VOCs 燃烧释放的潜热缺乏以维持RTO 正常运行所需要的温度时 ，，，，需要特殊增补自然气并焚烧升温。。RTO 炉内一直维持着高温明火状态 ，，，，是事故爆发时*要思量的焚烧源。。
（2）电火花：一般RTO 的辅助加热系统接纳电火花焚烧器 ，，，，在RTO 炉初始升温时 ，，，，若是炉内有机物凌驾爆炸限 ，，，，该电火花也可能成为焚烧源。。
（3）高热物：RTO 升温后 ，，，，氧化炉内的蓄热陶瓷以及从氧化炉中取热的废气均为高热物 ，，，，如因系统故障 ，，，，高热物回火逆流遇到可燃物 ，，，，或者高于可爆炸因素的起燃点时 ，，，，高热物也会成为焚烧源。。
2. 清静防控剖析
RTO 处理系统爆炸的爆发 ，，，，需要知足三要素 ，，，，即可燃物、助燃物和焚烧源 ，，，，以是清静防控步伐主要针对以上三要素的防控。。
2.1 严控可燃物浓度
思量到RTO 自己具有明火 ，，，，若是入口浓度凌驾爆炸下限 ，，，，任何防控步伐都无济于事 ，，，，应严酷控制RTO入口有机物的浓度 ，，，，使其控制在对应气体爆炸下限的25% 以内。。防控步伐主要有：RTO 进气管道上设置气体浓度检测 ，，，，一级报警点为10%LEL ，，，，二级报警点为20% ，，，，抵达二级报警点时 ，，，，切断废气进气 ，，，，翻开新风补气阀 ，，，，对RTO 举行停唬�；；；担唬�；；；关于高浓度废气 ，，，，RTO 入口加稀释风阀；；；；；废气入口加缓冲罐 ，，，，缓冲罐的体积要设计适当；；；；；浓度监测仪、稀释风阀、RTO 风机等仪器装备之间的连锁控制 ，，，，对突发问题*时间做出准确的行动。。
2.2 清静风险评估
RTO 处理系统的清静设施应与主体工程同时设计、同时施工、同时投入使用 ，，，，化工行业废气因素重大 ，，，，应举行清静风险评估论证 ，，，，接纳HAZOP 等软件剖析并接纳响应的清静步伐。。
2.3 强化预处理步伐
化工行业废气排放浓度波动性大 ，，，，一般会含有酸雾和颗粒物 ，，，，在进入RTO 燃烧时 ，，，，需要举行混匀和去除酸雾和颗粒物。。建议企业接纳PP 碱洗塔对有机废气举行预处理 ，，，，由于PP 填料塔强度不高 ，，，，在爆发事故时极易泄爆 ，，，，*大限度地包管系统清静。。
2.4 增设须要的防火、防爆和泄爆等步伐
废气网络总管中装置防火阀 ，，，，防火阀应切合GB15930 的相关划定；；；；；在RTO 入口加装阻火器 ，，，，阻火器应切合GB/T13347的相关划定；；；；；在RTO 燃烧室、缓冲罐、管道拐弯处加泄爆片 ，，，，防爆泄压设计应切合GB 50160 的相关划定；；；；；在RTO 装备周围设置一些消防设施；；；；；风机、电机和置于现场的电气仪表等装备的防爆品级应不低于现场级别。。
2.5 优化网络系统
废气的网络以及风机选用需举行规范化设计 ，，，，废气网络管线需统筹妄想 ，，，，形成支管－主管－处理装置－总排口的网络处理系统 ，，，，确保废气网络效果 ，，，，网络管网应思量须要的防火和泄爆。。接纳金属材质的网络管网时 ，，，，应思量静电跨接、系统接地等步伐 ，，，，实时导出静电 ，，，，阻止积累 ，，，，接地电阻应小于4Q ，，，，防雷设计应切合GB 50057、SH/T3038 的相关划定；；；；；阻止管道中保存直角和尖角 ，，，，镌汰因摩擦而导致的静电。。
2.6 优化处理系统
RTO 炉设计时对废气举行气流场和热流场模拟 ，，，，其中气流场模拟确保RTO 炉内无死角 ，，，，废气能够匀称流流通过 ，，，，阻止局部湍流或浓度过高；；；；；热流场模拟确定陶瓷装填量 ，，，，选择相宜热接纳效率 ，，，，阻止RTO 炉蓄热室冷端温度过高 ，，，，镌汰清静隐患。。
2.7 优化运维步伐
处理系统合理有用的运维是包管正常稳固运行的须要条件 ，，，，应按期对处理系统举行点检维修和排查隐患 ，，，，好比及时倾轧网络管网中的积液 ，，，，阻止积液中的VOCs 再次挥发至气相 ，，，，导致气相中浓度过高；；；；；确保预处理设施的运行效率 ，，，，阻止RTO炉中填料梗塞 ，，，，引发断流造成清静隐患。。
2.8 设置种种清静预警步伐
燃料供应系统应设置崎岖压保唬�；；；ず妥呗┍ň爸茫唬�；；；压缩空气系统应设置低压保唬�；；；ず捅ň爸茫唬�；；；设置UPS 备用电源和压缩空气储气罐；；；；；设置应急排空管道 ，，，，严禁与高温排空管道共用烟囱排放；；；；；处理系统应设置清静仪表系统 ，，，，对风机、阀门、燃烧器、炉膛和废气管道等装备设施的要害参数举行实时监控和联锁；；；；；要害装备清静仪表系统应不低于SIL2 标准设计。。
2.9 渐进化科学调试
RTO 炉调试时理应先举行空载调试 ，，，，待空载调试稳固后再逐步接入低浓度有机废气 ，，，，如企业污水池加盖网络后废气、车间换风废气等 ，，，，*终再逐步接入高浓度废气。。同时对拟接入高浓度废气的排放流量、排放浓度举行检测 ，，，，重点关注峰时浓度 ，，，，峰值浓度不得超高混淆废气爆炸下限的25%。。
3. 现实案例剖析
某化工行业废气风量为30000 m3/h ，，，，废气中含有盐酸、颗粒物和VOCs ，，，，接纳碱洗+ 干式过滤+RTO 处理企业混淆废气 ，，，，RTO 为三室RTO ，，，，VOCs 进气浓度为1250mg/m3 ，，，，综合净化效率可以抵达99%。。现在已连续稳固运行5 年 ，，，，该处理系统的清静控制步伐详见下表。。
4. 结语
